ACT8846QM460-T

ACT8846是美國技領半導體（active-semi）推出的一款性能優異的電源管理芯片， RK3066/RK3188方案上有采用此顆ic。該芯片集成了多個電源功能芯片（如：DC/DC壓降穩壓芯片、低壓差線性穩壓器等），它支持所有I2C系列端口，具有多種睡眠模式、軟/硬重啟功能及熱保護等功能。QQ:1762516767 18675554078，原裝現貨，歡迎交流。（更多詳情）

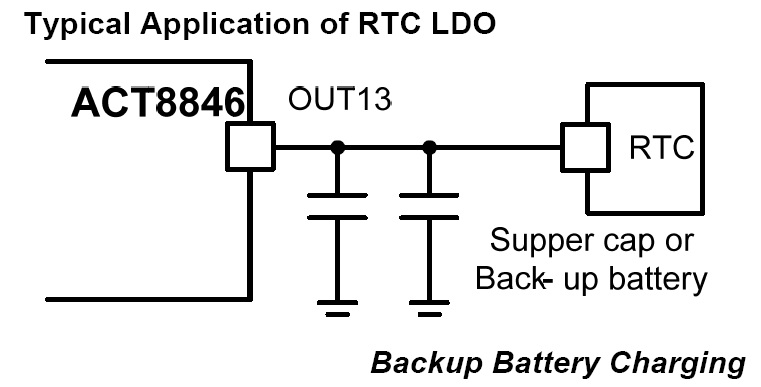

ACT8846 的REG13是一個常開的電源輸出，此功能比較使用于系統關機以后還需要供電的功能單元比如RTC。它的輸出僅需要一個0.47uf的電容。REG13的典型應用框圖如下：

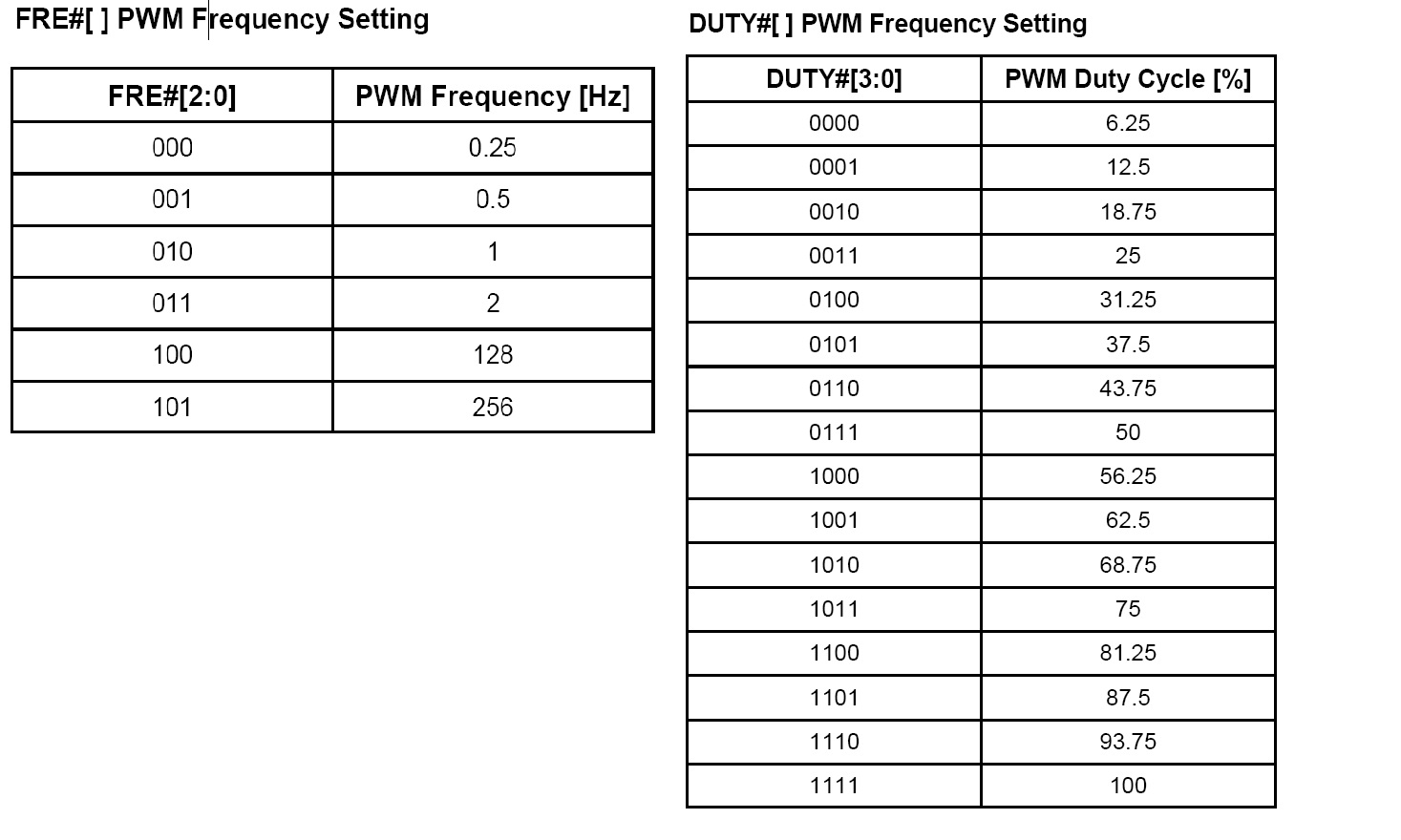

       GPIO3,4,5和6可以輸出pwm波形驅動led，每個管腳可以輸出6mA電流。PWM輸出頻率有I2C的寄存器控制。對應關系如下：

(以上信息由深圳市桑尼奇科技有限公司提供)
