瑞芯微RK3188中選用的PMU一般是uP6636Q與ACT8846，但是由于市場變化快，經常出現缺貨，漲價，很多廠家都做了兩手準備，uP6636q與ACT8846 硬件上是完全pin to pin，可以直接替換。但uP6636Q 有2 個寄存器與ACT8846 有差異，軟件需要注意修改驅動，否則可能出現DDR 和VCCIO 電壓升高的問題。現將兩個芯片寄存器區別以及軟件修改做如下說明。更多信息請聯系張經理QQ：2860224697 電話：18576760724

一、 ACT8846與uP6636Q寄存器區別說明

ACT8846 的DC-DC1 電壓由0x10 和0x11這兩個寄存器控制，只有兩檔0.6V/1.2V，DC-DC1 的電壓主要由外部分壓電阻決定。uP6636Q 的DC-DC1 由0x10寄存器控制，可以有多個步進電壓設置，0x11 寄存器是保留寄存器（沒有開放出來，只用于uPI 原廠測試使用）。

目前SDK 上ACT8846 的驅動文件，在開機的時候，會去寫0x11 這個寄存器，而寫入的值恰好會使uP6636Q 進入測試模式，可能導致部分uP6636Q 的四組DC-DC（Buck_1-Buck_4）輸出電壓升高。目前發現的案例是DC-DC1（即Buck_1，默認給DDR提供1.5V 電壓）可能會升高到1.7V，DC-DC4（即Buck_4，默認給VCCIO提供3.0V 或3.3V 電壓）可能會升高到3.7v。

二、 軟件修改（兼容ACT8846和uP6636Q，需要修改兩個地方）

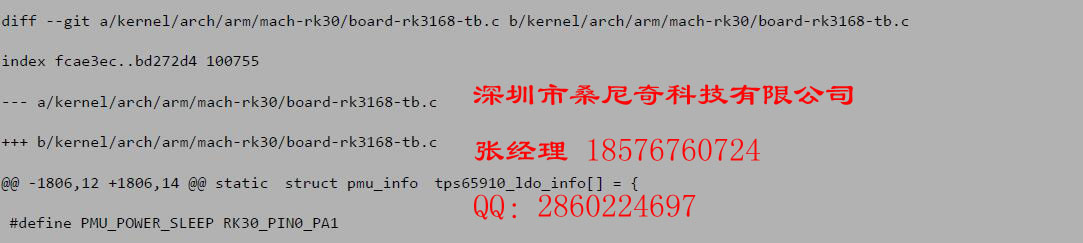

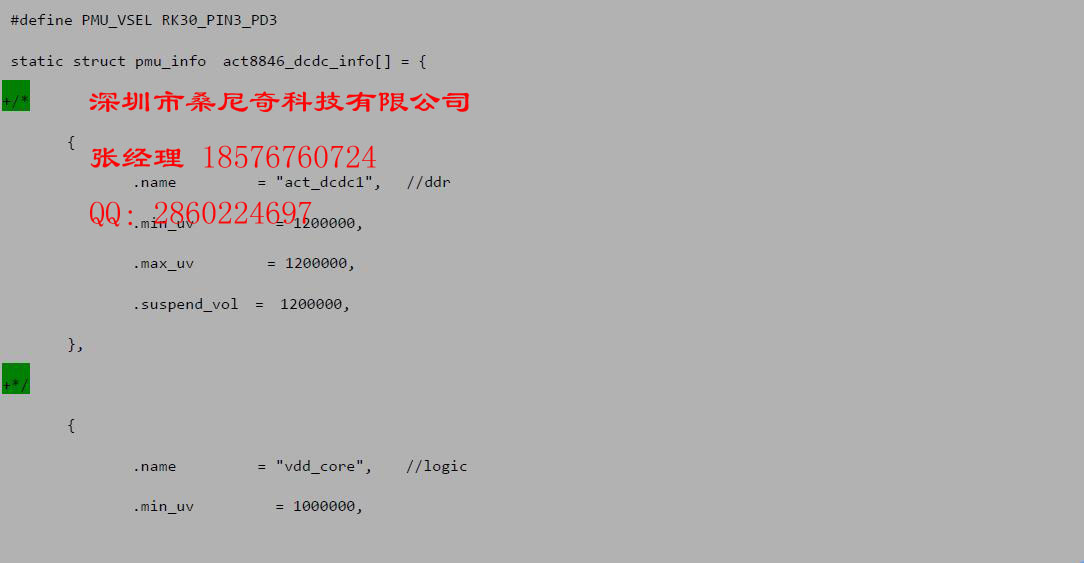

1．開機不寫uP6636Q DC-DC1 的寄存器（0x10 和0x11），用uP6636Q 上電時的默認值（1.2V）。修改方法如下（注釋掉board 文件中act_dcdc1 的定義，這里只以board-rk3168-tb.c 為例，請根據項目實際使用的board 文件來修改）：

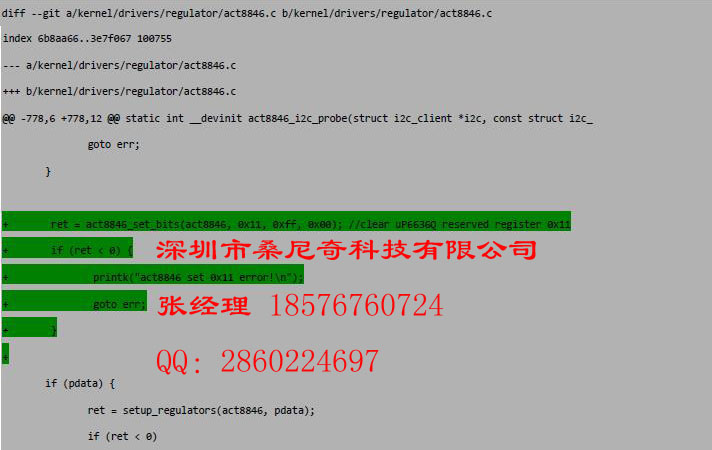

2、需要將uP6636Q的0x11 寄存器清0，修改方式如下（此修改不會對ACT8846 產生影響）：

三、 uP6636Q 實際輸出電壓偏離理論設定值

某些機器貼uP6636Q 發現死機，經檢查發現是由于ARM 實際輸出電壓高于理論設定值約50mv 引起，請確認一下VDD_ARM 和AVDD_COM 間的反饋電容是否更改為0R 電阻，如果已修改，則請軟件微調ARM 電壓表。
