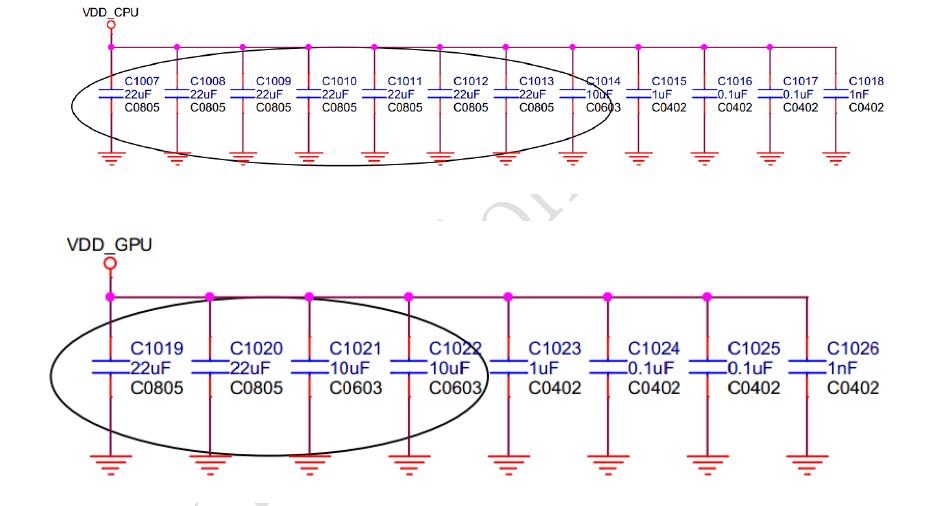

主控主要供電，峰值電流分別可達4.4A/3.6A（CPU@1.6GHz、GPU@400MHz），所以請不要?jiǎng)h減參考設計中的電容，大電容放置在主控芯片背面（或就近）以保證電源紋波在100mV以內，避免在大負載情況下引起電源紋波偏大，（VDD_CPU為154uF電容，VDD_GPU為66uF電容，）如圖:（更多詳情請咨詢張經理：18576760724，QQ：2860224697）

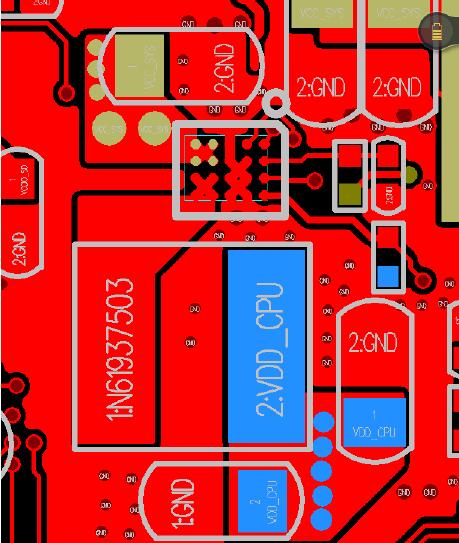

電源的設計至關重要，直接影響產品的性能及穩定性，請嚴格按RK的LAYOUT要求進行設計。 從PMIC的電源輸出到主控相應電源引腳之間保證有大面積的電源鋪銅，可提高過電流能力，并降低線路阻抗，如圖：

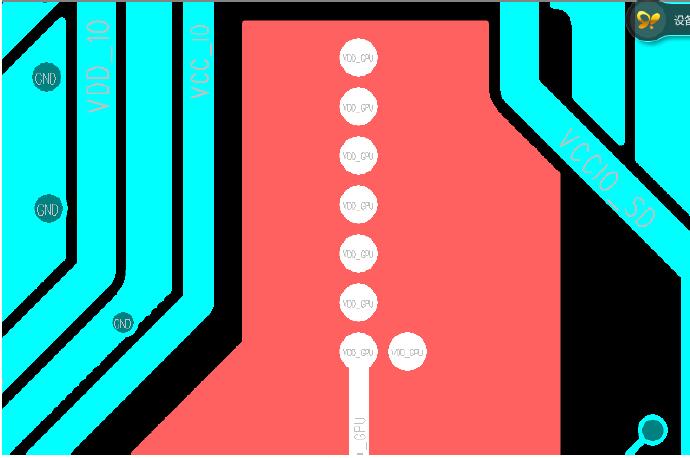

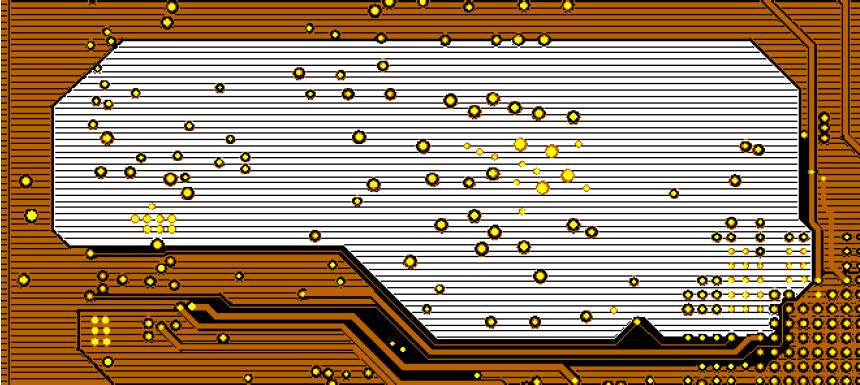

電源換層的連接處，需有較多的過孔，以提高過電流能力，并降低線路阻抗，如圖:

CPU_VDD_COM與GPU_VDD_COM反饋補償設計，可彌補線路的電壓損耗及提高電源動態調整及時性。

SYR827、SYR828 PCB Layout guide

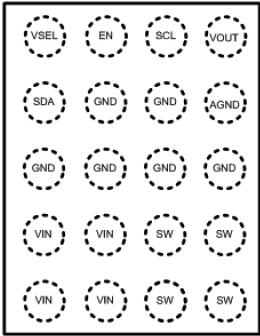

SYR827、SYR828芯片引腳定義如圖:（更多詳情請咨詢張經理：18576760724，QQ：2860224697）

請把輸入電容Cin、輸出電容Cout放置于Vin pin、Vout pin與GND之間，盡量減小Vin、Vout與 GND之間的環路面積，這樣可以減小電源紋波幅度，大大提高芯片的可靠性，如圖:

貼片時IC內部不能灌銅，否則在SMT時IC容易移位，只能走線連接。芯片就近放置地過孔（數量保證10個以上），如上圖，SYR82X DCDC電感參考值為：感量0.22uH，飽和電流大于5A，直流電阻要求小于20mR；為了提高電源輸出質量，建議使用取值范圍在0.22uH~0.24uH（實際的測試，使用0.22uH電感，電源輸出紋波比相比0.33uH電感小20mV左右）之間。 SYR827與SYR828分別對應VDD_CPU和VDD_GPU電源，兩顆芯片I2C地址不同，外觀一致但絲印略有不同。貼片時工廠極易貼錯位置造成開機死機，且返工困難（工廠50%左右的成功率）。客戶需重點注意此物料位置，放置貼錯。
