以太網信號屬于頻率較高的數字信號傳輸，以太網芯片的布線好壞直接影響網絡信號質量，合理的PCB布線至關重要。小編以于RTL8211E,RTL8211EG為例，對其設計過程中布線應注意事項做了一下梳理。如有不當之處歡迎指正，桑尼奇孫生：18576699326，QQ:2335804557。（更多詳情）

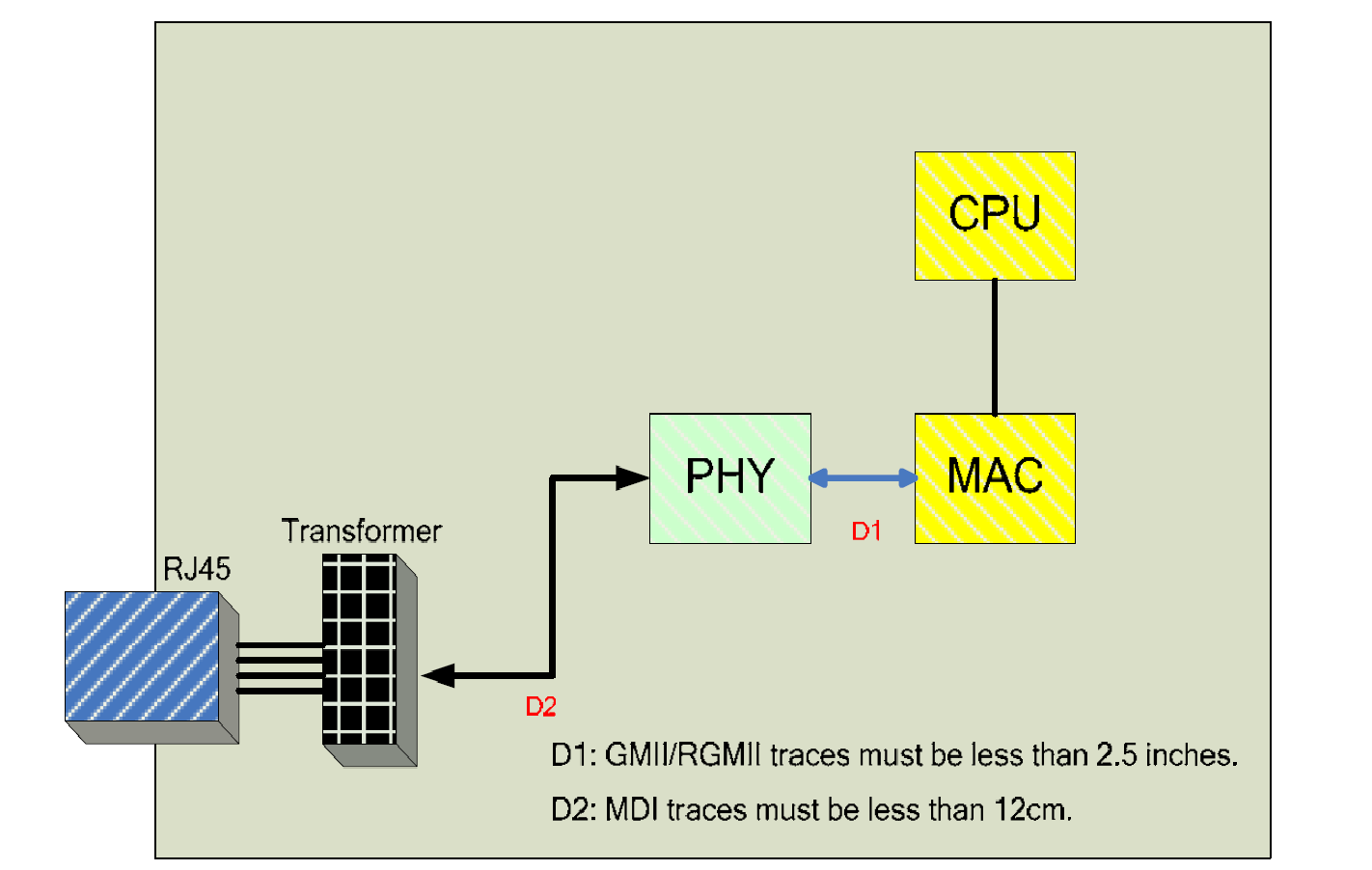

為了達到布線優化，需要注意以下事項。首先是各個元器件之間的距離。PHY離開MAC的距離最好不要不超過2.5 inches。PHY與變壓器之間的距離盡量不要超過300px。

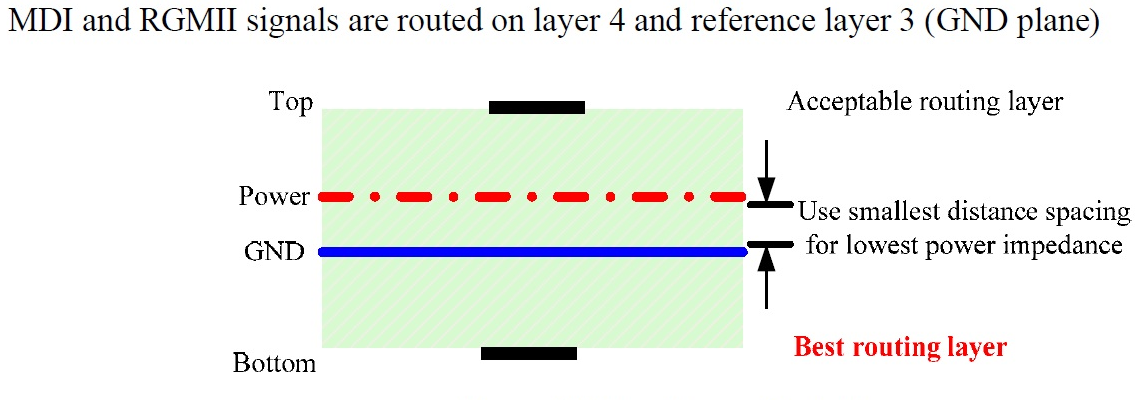

疊層的安排，建議如果四層板的情況下，可以按照以下的疊層安排。走線以地層作為參考，其次可以以power層作為參考。

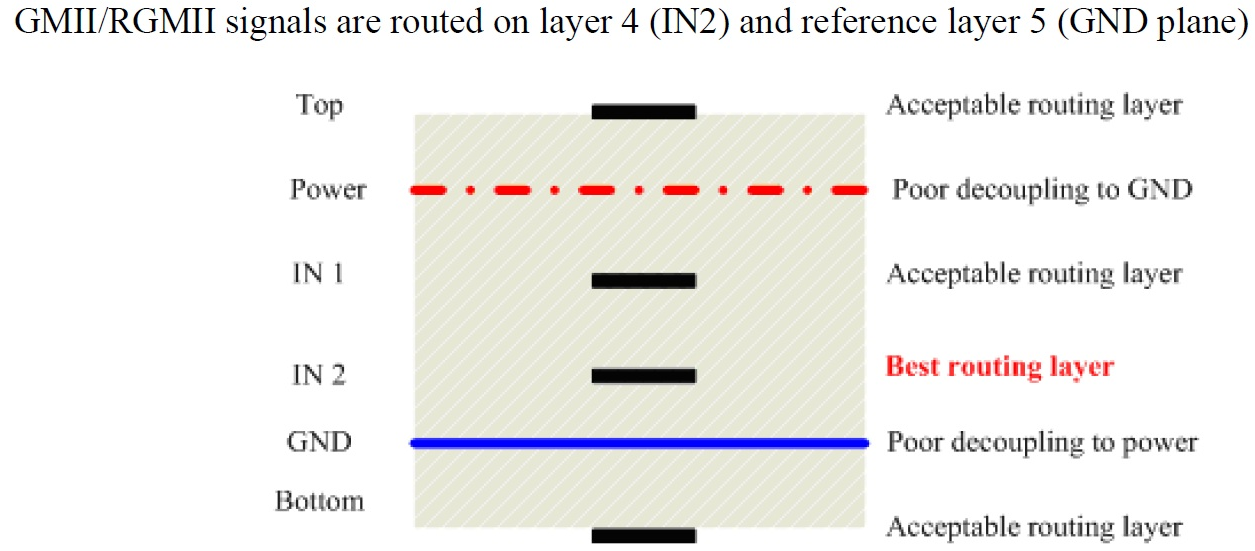

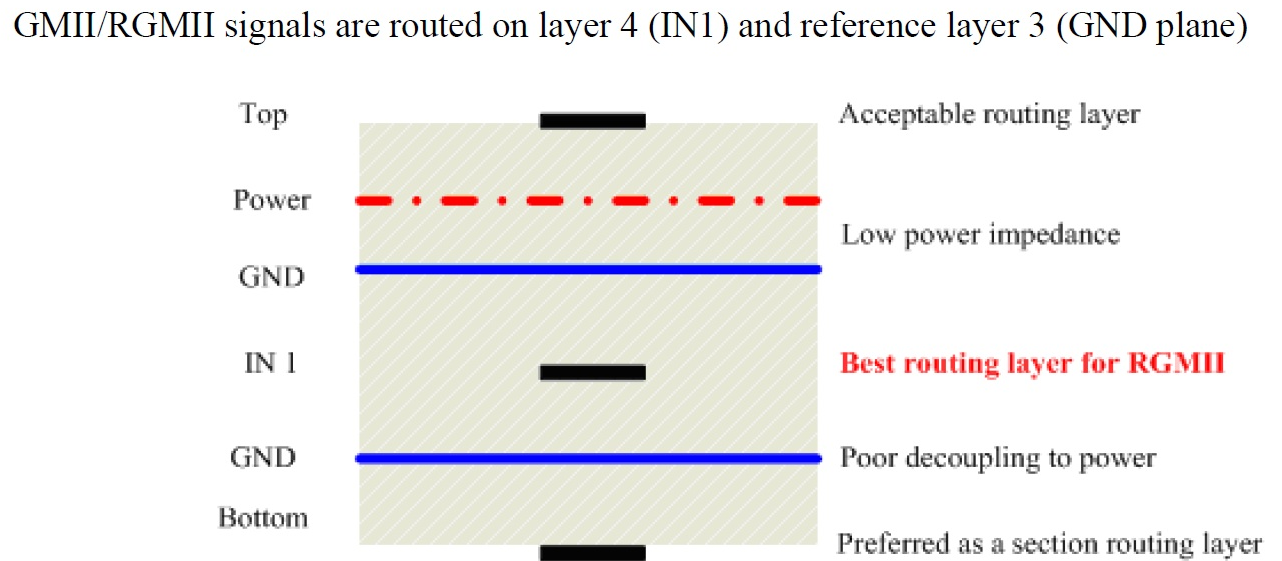

如果布線考慮六層板，可以按照以下兩種疊層結構來布線。

關鍵型號的處理。

Rx clock信號：

1，  布線盡量短。

2，  布線盡量不要跨越不同層，盡量減少過孔最小過孔和層的改變。

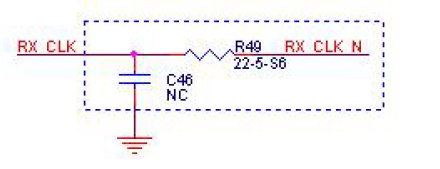

3，  放置過濾網絡器件以減少ＥＭＩ影響。過濾網絡如下圖所示：

MDI信號的處理

1，  注意阻抗的處理，MDI的阻抗在共模情況下為50歐姆，在差分的情況下為100歐姆。

2，  MDI信號布線距離盡量小，最大不超過300px。

3，  差分對之間的距離不得小于30mil以減少串擾。

4，  在差分線對上盡量不使用過孔。

5，  差分線上盡量不穿越不同的電源層。
