RK808是Rockchip（瑞芯微）推出的一款比較經典的便攜式系統完整電源解決方案。常要與Rockchip（瑞芯微）主控芯片：RK3399PRO、RK3399、RK3288、RK3288W、RK3368、RK3368H搭配使用，該芯片包括有4路降壓DC/DC轉換器，8個高性能的LDO，兩個低Rds開關，I2C接口，可編程電源序列和一個實時時鐘。RK808提高性能，減少組件數量和尺寸，因此與常規便攜式設計相比提供了較低的成本解決方案。超快速2MHz電流模式DC/DC架構優化了瞬態性能，并且與微型低成本陶瓷電感器和電容器兼容。所有DC/DC通道都包括集成MOSFET。內部軟啟動和補償電路使外部組件數量最小化。大多數輸出可以通過I2C接口編程。

RK808應用相對復雜，小編公司（桑尼奇科技）長期配套RK方案主控及周圍配套芯片，故對RK808這顆PMU比較熟悉，總結一些RK808應用的心得，希望對大家有所幫助，不足之處也歡迎大家指正與交流，桑尼奇孫生：18576699326（微信同號），QQ:2335804557!（更多詳情）

上一篇給大家介紹RK808應用時的啟動\關閉邏輯。本篇著重介紹一下RK808的時序分析，RK808時序分析主要包括上電時序配置、設備啟動或關閉時的時序。

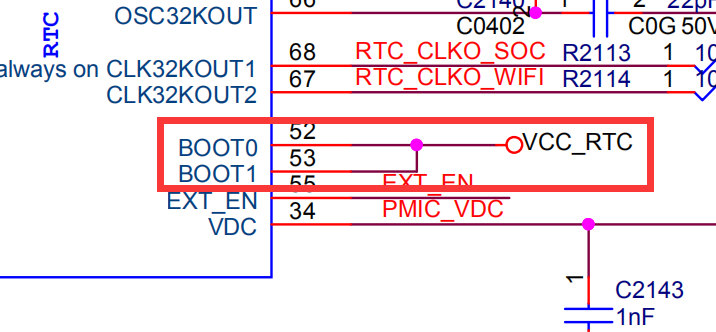

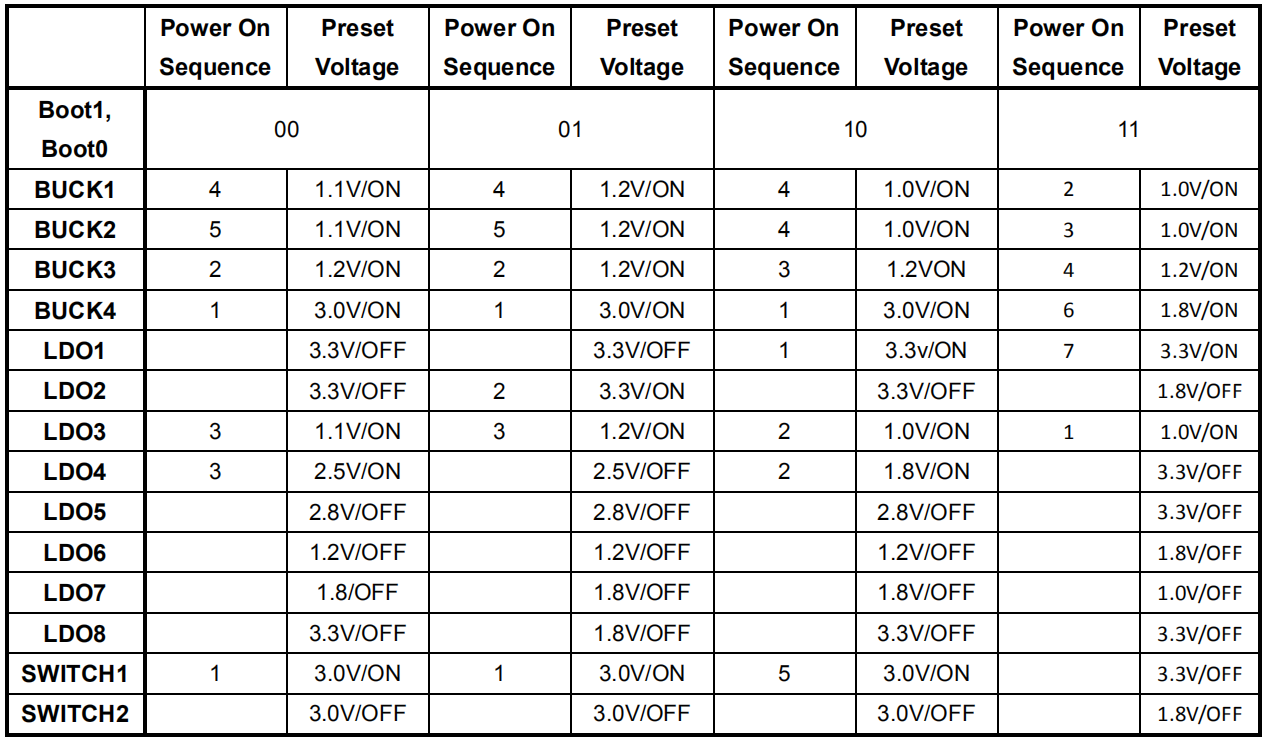

RK808上電時序一般可通過Boot1,Boot0配置成四種模式:00、01、10、11，多數方案會將BOOT0\BOOT1上接到VCC_RTC將時序配置成11模式。如下圖:

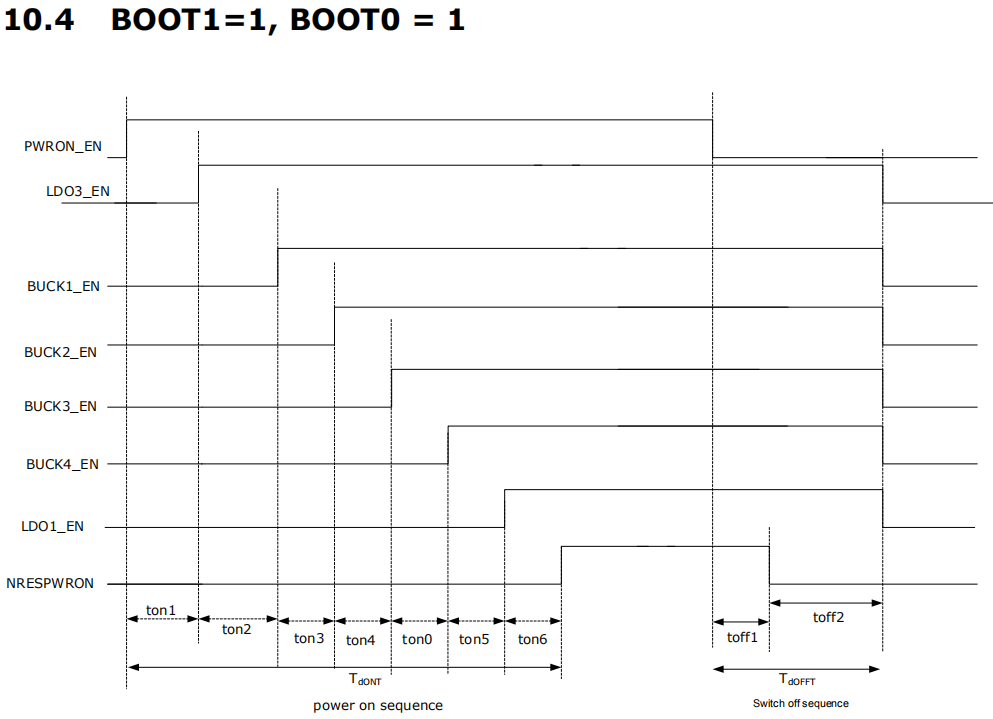

RK808配置成11模式后的上電時序如下圖，PWRON_EN使能后，依次為LDO3使能，Buck1、Buck2、Buck3、Buck4、LDO1使能

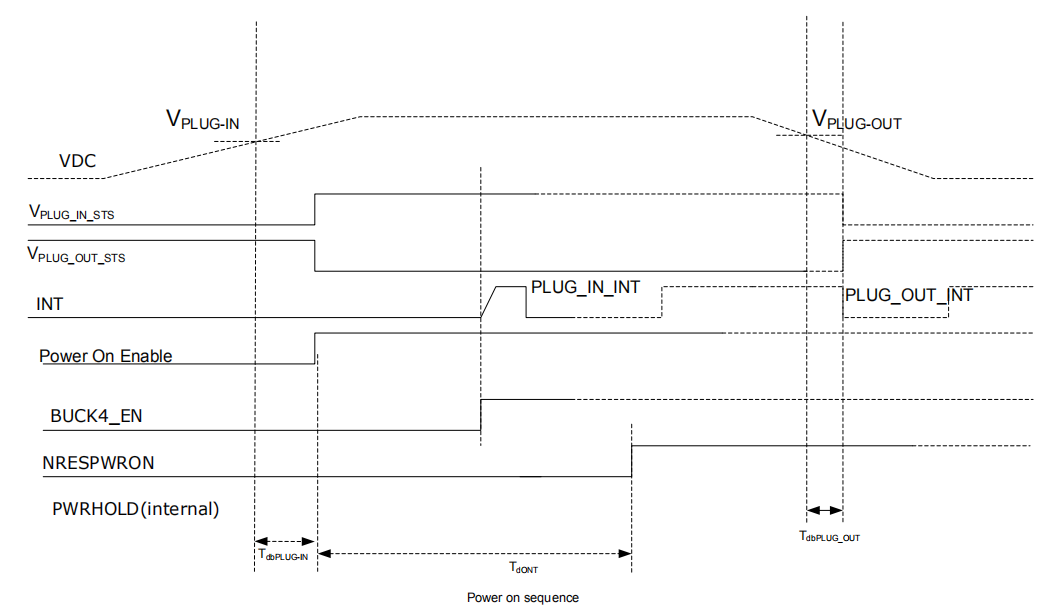

設備插電啟動時的時序如下圖：

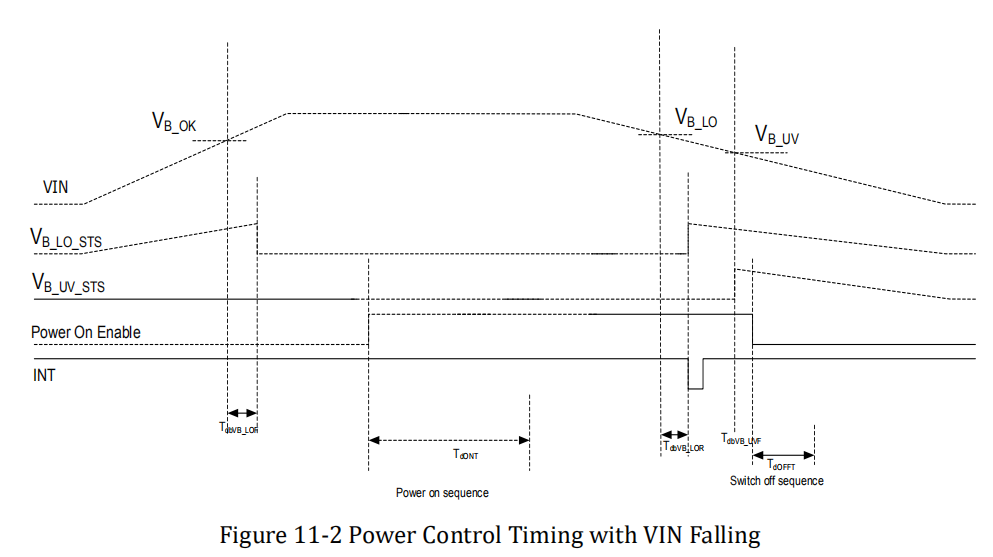

設備關閉時（伴隨Vin下降時）的時序如下圖：

每一個時序圖都是整個系統在某種情況下的一種切片，在實際應用中要立體式去了解各時序圖之間的關系。
