LD1117是SGS-THOMSON微電子公司推出的一款LOW DROP Voltage Regulator，它支持多種電壓輸出如：2.5V，2.85V，3.0V，3.3V和5V。它主要采用SOT-223，DPAK，SO-8和SO-220四種封裝方式，其中SOT-223、DPAK在芯片熱性能上表現優秀。其主要應用于：高效率線性電源、影音產品、儀器儀表及顯示器、通訊產品及電池充電、主芯片供電、電腦周邊及車載產品電源等。

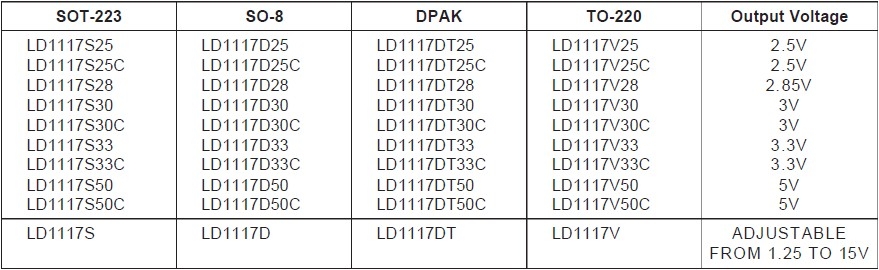

LD1117的采購信息如下：

LD1117的主要功能特性包括：

1、Low Drop Out Voltage(1V TYP)

2、2.85V Device Performances Are Suitable For SCSI-2 Active Termination

3、Output Current Up To 800mA

4、Fixed Output Voltage of: 2.5V, 2.85V,3.0V, 3.3V, 5.0V

5、Adjustable Version Availability (Vref=1.25V)

6、Internal Current And Thermal Limit

7、Available In ± 1%(At 25) And 2% In All Temperature Range

8、Supply Voltage Rejection : 75 dB (TYP)

9、Temperature Range : 0 TO 125

LD1117的功能框圖如下：

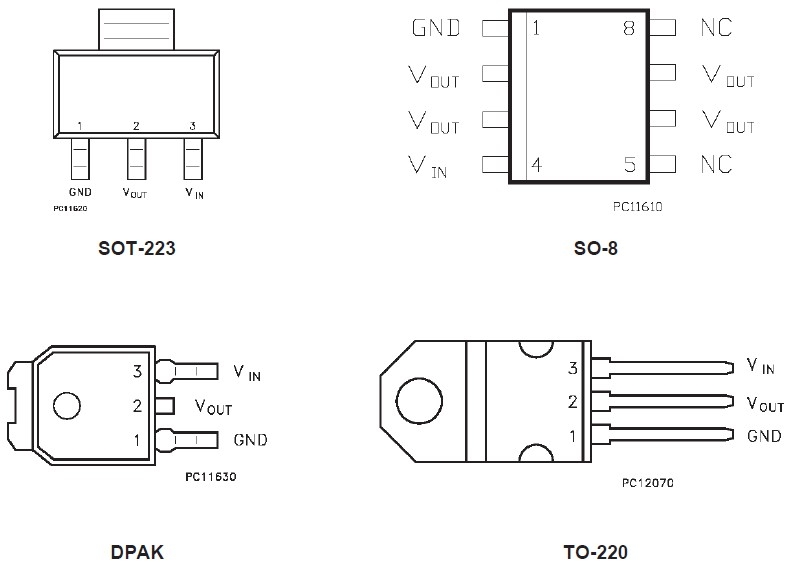

LD1117的管腳圖如下：

。
