USB PD是采用新 USB Type-C 標準和電纜的一種單線協議。借助USB PD，USB Type-C 端口可支持拉電流或灌電流，也可兩者兼顧。USB PD 協商允許器件創建契約，從而為每個應用提供最佳的功率級別。該協議可將 USB的輸出功率擴展至高達 100W（20V，5A）。由于USB PD協議用于協商數據和視頻功能及方向，數據角色功能也得到增強。USB Type-C端口可作為 USB 設備進行上行端口 (UFP) 傳輸，也可作為 USB 主機進行下行端口 (DFP) 傳輸，還可作為具有 UFP 和 DFP 功能的雙角色數據端口 (DRD)。USB 交替模式支持 DisplayPort? 等來賓協議。目前PD協議可分為PD2.0以及PD3.0協議。目前市場中的PD控制器芯片品牌和型號眾多，比如有：Fairchild、TI、Richtek、上海成繹等，今天小編主要介紹的是上海成繹的一款USB TYPE-C PD控制器芯片：CHC6380。

CHC6380是上海成繹半導體推出的一款高集成度的USB PD控制器芯片，該芯片兼容PD3.0協議以及USB TYPE-C1.3協議，同時支持QC4.0、蘋果/三星以及BC1.2的充電協議。CHC6380主要用于USB車載充電器、USB充電電源組等產品中。

CHC6380的性能特征：

1、兼容USB TYPE-C 1.3協議；

2、兼空USB PD 3.0協議；

3、硬件可配置成Source、Sink或DRP設備；

4、當配置成Source時，可以兼容QC4.0,并向下兼容其它版本；

5、支持蘋果、三星以及BC1.2協議；

6、8組GPIO接口，可以靈活配置成2組I2C,另4組可配置成4組狀態輸入；

7、具有OVP、OCP和UVP保護功能；

8、外置NTC檢測以提供更好的熱保護；

9、內置有3.3V,1.8V，5V轉換器；

10、QFN40封裝；

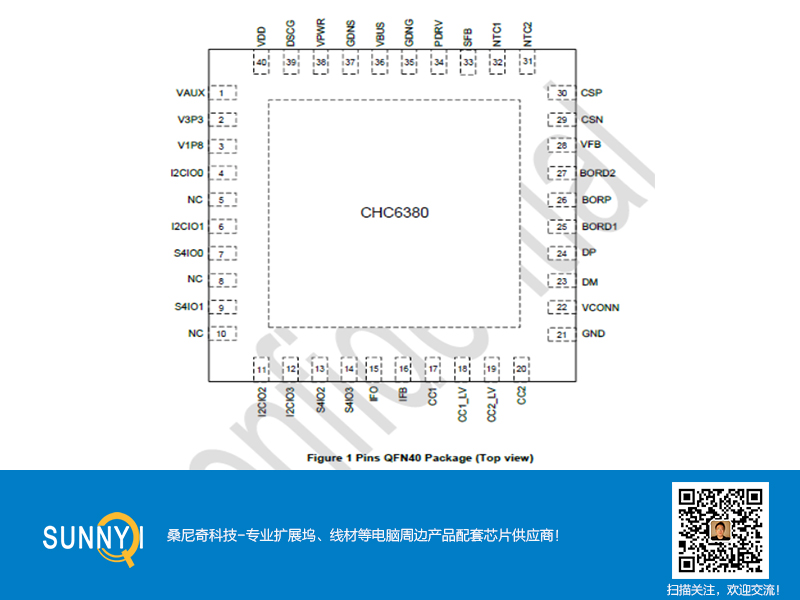

CHC6380的封裝信息：

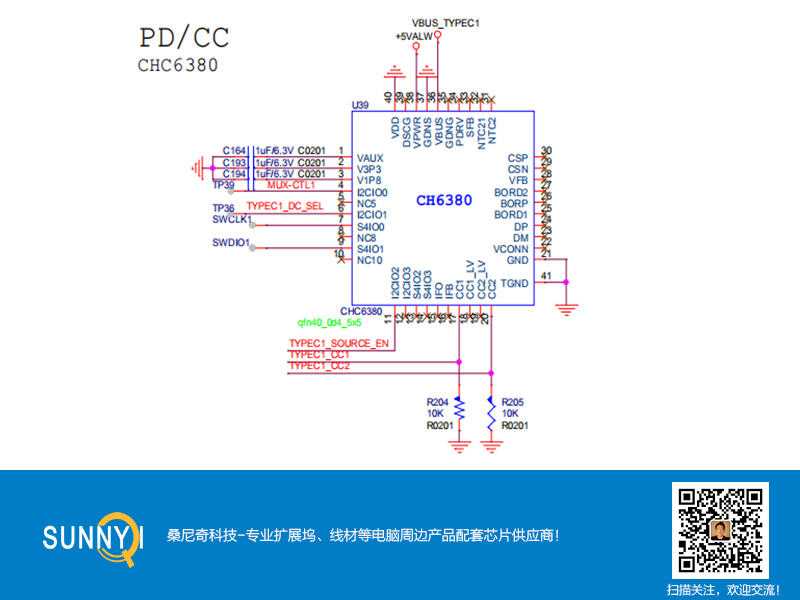

CHC6380的應用電路圖：

桑尼奇科技專業代理經銷擴展塢、線材、視頻轉換等電腦產品配套芯片，包括USB TYPE-C Electronic Marker芯片、USB TYPE-CBridge芯片、USB TYPE-C PD控制器芯片、USBTYPE-C Port控制器芯片、USB HUB、USB TORJ45、網絡等芯片。

(以上信息由深圳市桑尼奇科技有限公司提供www.fengshuidesk.com)

關鍵字：CHC6380 USB TYPE-C PD控制器芯片
