RK805是瑞芯微(Rockchip)針對便攜式電子產品推出的一款高集成度的電源管理芯片（PMU），它集成有4路DC-DC轉換器、3路LDO以及I2C接口、RTC，可以程控上電時序，針對一些低成本應用方案，RK805可以減去RTC功能，選擇內置RC晶振方案。目前該款PMU常與瑞芯微主控RV1108A、RK3328、RK3229、RK3128等搭配使用。具體的應用與功能詳解如下文，歡迎大家指正與交流，桑尼奇孫生：18576699326（微信同號），QQ:2335804557!（更多詳情）

RK805的功能特征：

1、輸入電壓范圍：2.7V~5.5V;

2、2MHz的內置DC-DC開關頻率;

3、采用電流模式架構以獲得最佳的瞬態性能；

4、內置軟啟動；

5、高效轉換構架；

6、電源：

-通道1：同步壓降轉換器，最大2.5A；

-通道2：同步壓降轉換器，最大2.5A；

-通道3：同步壓降轉換器，最大1.5A；

-通道4：同步壓降轉換器，最大1.5A；

-通道5、6：低壓差線性穩壓器，最大300mA;

-通道7：低噪、高PSRR線性穩壓器，最大100mA；

7、柔性的上電時序控制；

8、封裝：QFN32 （4mm*4mm）

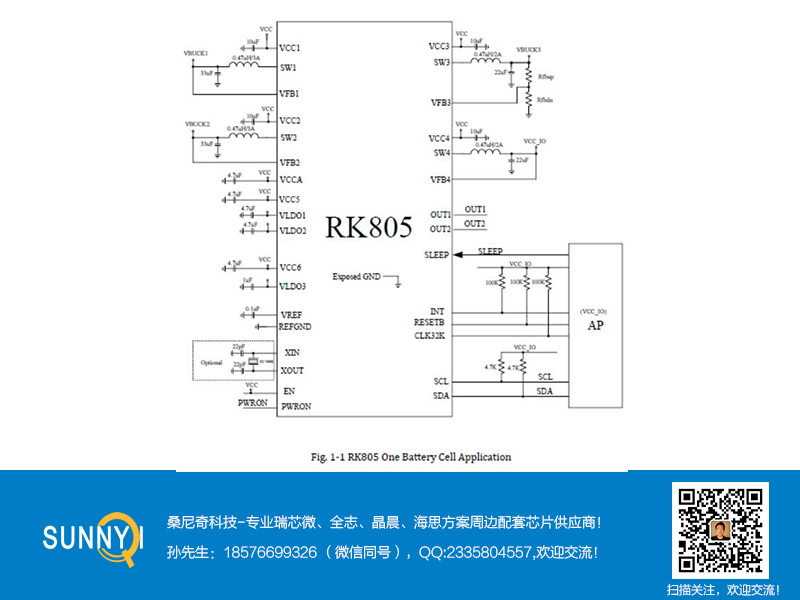

RK805的典型應用電路圖：

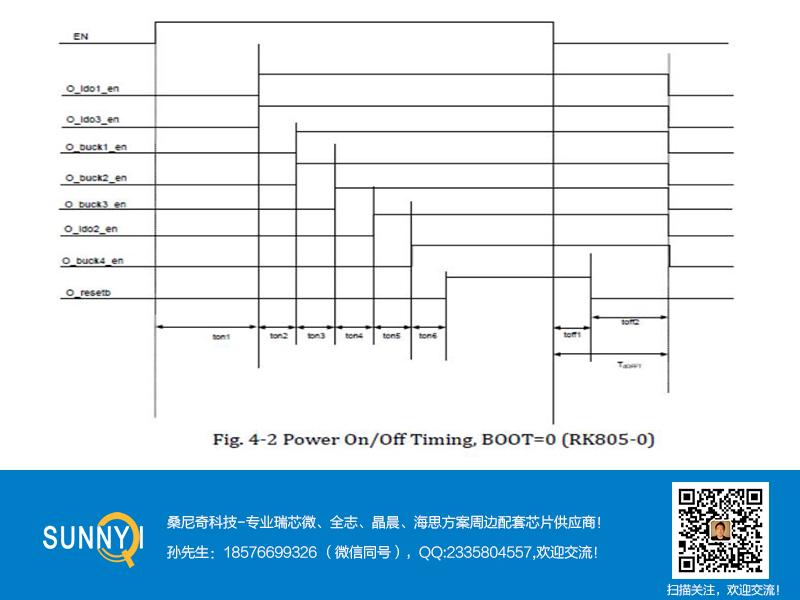

RK805的（BOOT=0）時序分析圖

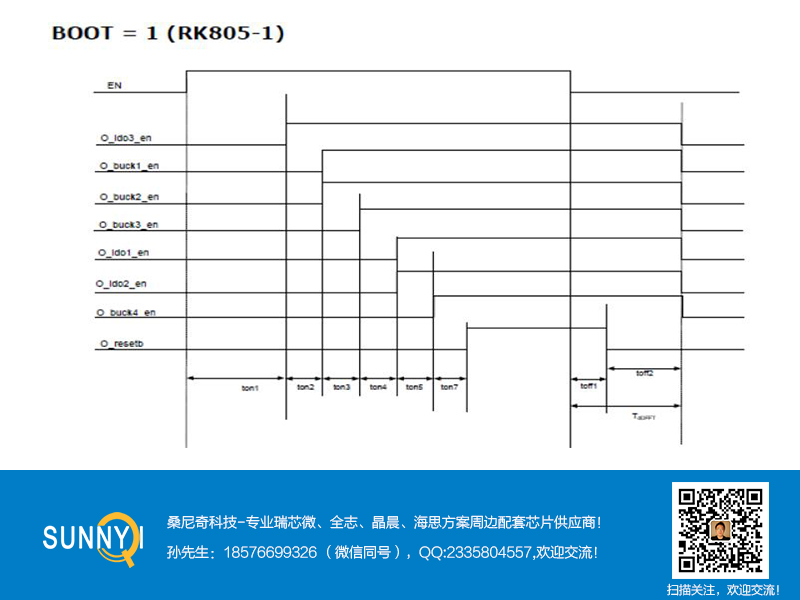

RK805的（BOOT=1）時序分析圖

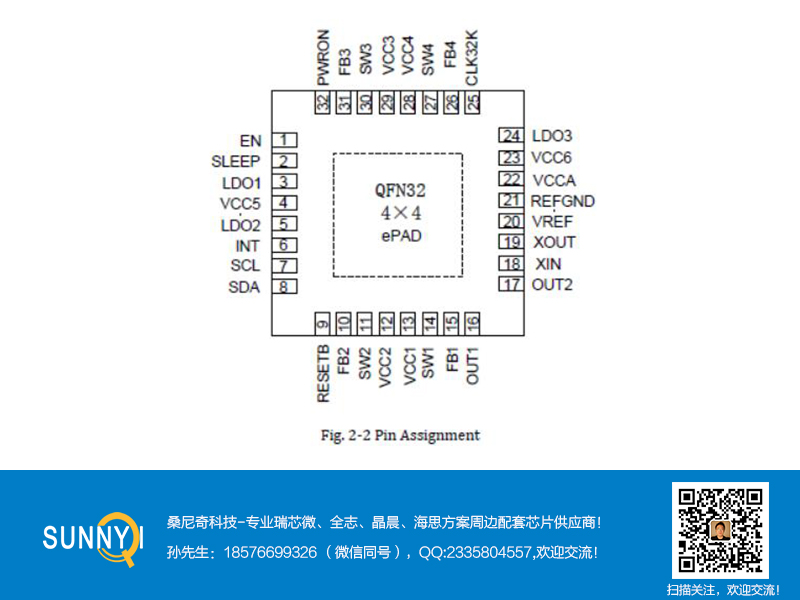

RK805的封裝圖：

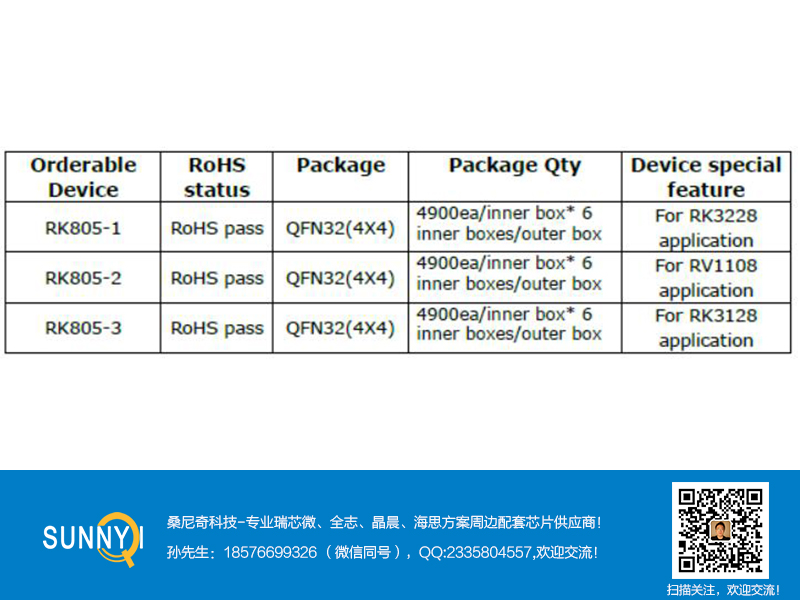

RK805的訂購信息：

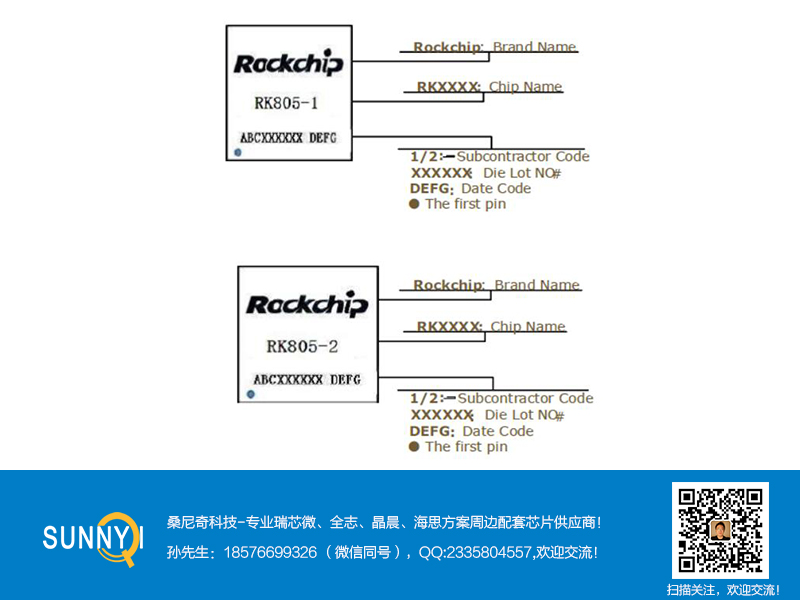

RK805的Mark絲印圖：
