1概述

GL852G是Genesys Logic公司的高級4端口集線器解決方案，完全符合通用串行總線2.0版規范。GL852G實現了多個TT（注釋） (Note1)架構，為每個下游(DS)端口提供專用TT（注釋），當多個FS設備執行重載操作時，保證全速(FS)數據通過帶寬。該控制器繼承了Genesys Logic公司在成本和功耗高效串行接口設計方面的前沿技術。在全球范圍內，GL852G已經證明了其兼容性、更低的功耗和更好的成本結構優于所有USB2.0 hub解決方案。

GL852G在內部掩模ROM上實現多個集線器配置特性，傳統上需要一個外部EEPROM。微處理器在初始階段檢測通用I/O (GPIO)狀態，配置集線器設置，如：

(1)DSport數量，

(2)復合設備的聲明，

(3)組/單個模式選擇等。

如果應用程序不需要供應商指定的PID/VID或產品字符串，則可以刪除外部EEPROM。

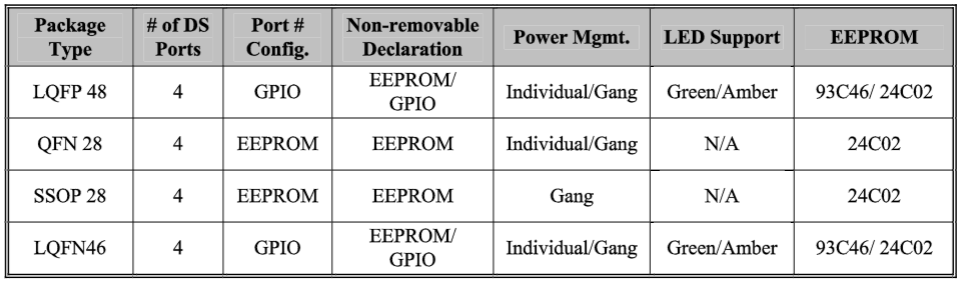

GL852G支持三種包類型，總結如下表所示。LQFP48/LQFN46包提供了完整的集線器功能，如：

(1)每個DS端口的雙色(綠色/琥珀色)狀態led，

(2)單獨/組模式電源管理方案，顯示DS端口過電流事件，

(3)由GPIO設置配置的DS端口數設置，

(4)通過GPIO設置配置的不可移動聲明，

(5)支持93C46和24C02 EEPROM

(6)電源開關極性選擇等。

QFN28/SSOP28包只支持部分集線器功能，但提供了更小的內存占用空間，目標是有限的PCB布局環境，如嵌入式系統或UMPC/MID應用程序。

GL852G功能概述

注釋1:TT(事務轉換器)是USB 2.0 hub中的主要流量控制引擎，用于處理上游端口和下游端口之間的通訊速度不平衡

2功能

2.1符合USB2.0規范

*4下游端口；

*上游端口支持高速(HS)和全速(FS)流量；

*下游端口支持 HS、FS和低速(LS)流量；

*一個控制管道(端點0,64字節數據有效負載)和一個中斷管道(端點1,1字節數據有效負載)；

*向下兼容USB1.1。

2.2 On-chip8位微處理器

*精簡指令架構；

*USB優化指令集；

*雙循環指令執行；

*性能:6 MIPS @ 12MHz；

*具有64字節RAM和2K內部ROM；

*支持自定義PID, VID通過讀取外部EEPROM；

*通過讀取外部EEPROM支持下游端口配置。

2.3多任務轉換器(MTT)

*MTT為每個下游端口提供各自的TT控制邏輯。

2.4每個下游端口支持兩種顏色的狀態指示器，自動和手動模式符合USB2.0規范。

2.5內置上游端口1.5 k?引體向上和下游港口15 k?下拉電阻。

2.6支持個體和團體模式的電源管理和下游端口的過電流檢測。

2.7符合USB 2.0規范的母線電源要求。

2.8自動切換自供電和母線供電模式。

2.9集成USB 2.0收發器。

2.10嵌入式鎖相環支持外部12M Hz晶體/振蕩器時鐘輸入。

2.11可選27/48M Hz振蕩器時鐘輸入(僅限LQFP48/ LQFN46封裝)。

2.12通過I/O引腳配置支持復合設備(下游端口不可拆卸)(僅限LQFP48/ LQFN46封裝)。

2.13下游端口的數量可以配置由GPIO沒有外部EEPROM(僅限LQFP48 / LQFN46封裝)。

2.14內置5V至3.3V調壓器。

2.15改善輸出驅動器與回轉率控制，以減少電磁干擾。

2.16內部電源故障檢測ESD恢復。

2.17可用包裝類型:48引腳LQFP, 28引腳QFN, 28引腳SSOP, 46引腳LQFN。

2.18應用:

*獨立USB集線器/ USB接口；

*UMPC/MID主板上的應用程序；

*消費電子內置樞紐應用；

*內置監控中心；

*嵌入式系統；

*復合設備支持USB集線器功能，如鍵盤集線器應用。

3.管腳圖

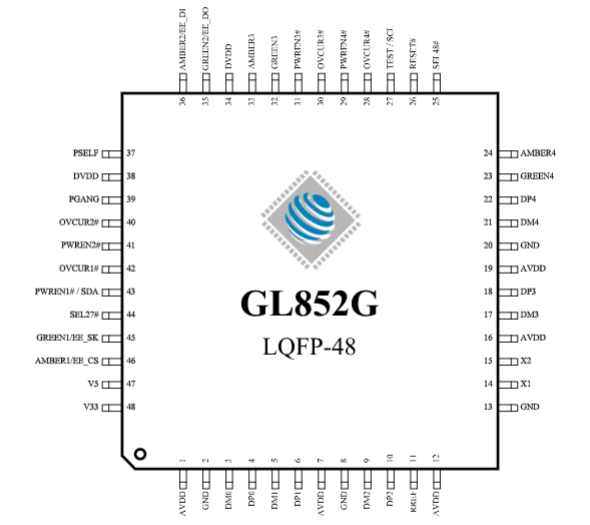

3.1 LQFP-48封裝管腳圖

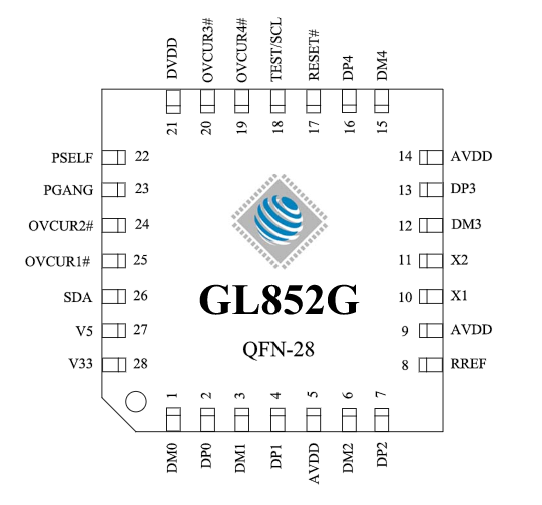

3.2QFN-28封裝管腳圖

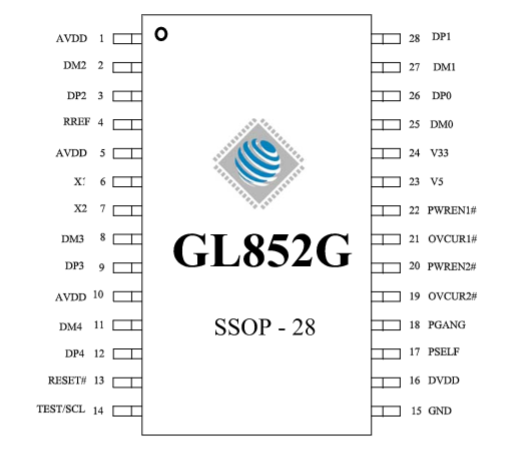

3.3SSOP-28封裝管腳圖

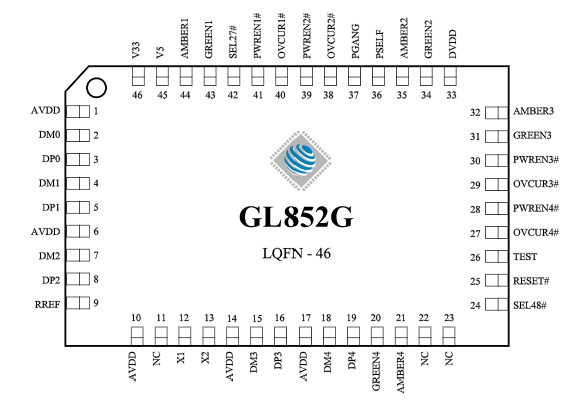

3.4LQFN-46封裝管腳圖
