SM16206是LED恒流驅動芯片，內建CMOS位移寄存器與鎖存功能，可以將串行的輸入數據轉換成并行輸出數據格式。正常工作時的電壓為3.3V-5.0V，可提供16個電流源，可以在每個輸出端口提供1mA-32mA的恒定電流，單顆IC片內輸出電流差異小于2.5%，多顆IC之間的輸出電源差異小于3.5%。該芯片的通道輸出電流不隨著輸出端電壓的變化而變化，電流受電壓和環境溫度影響變化小于1%。用戶可根據外接電阻來調整每個通道的輸出電流大小。

在LED燈的使用上，SM16206輸出端口耐壓可達+15V，因此可以在每個輸出端串接串接多個LED燈，其使用時的最高時鐘頻率可達到25MHz，對目前有大量數據傳輸需求的用戶來說非常友好。SM16206已經是新版的芯片了，老版的型號是SM16106，目前SM16206總共有三種封裝，目前最常見的是SM16206D，SSOP24封裝，尺寸13.0*6.0*1.8.

管腳定義

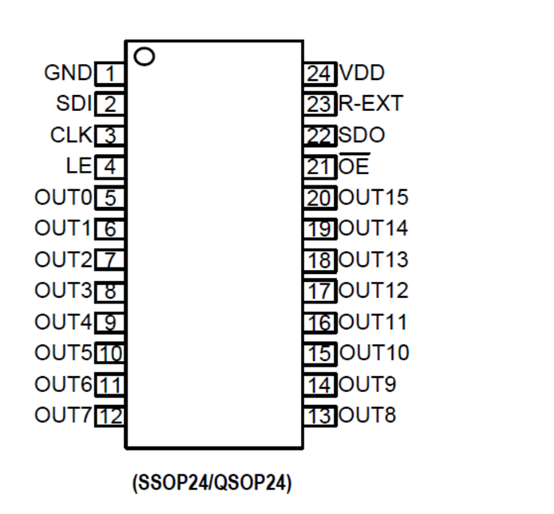

SSOP24/QSOP24封裝

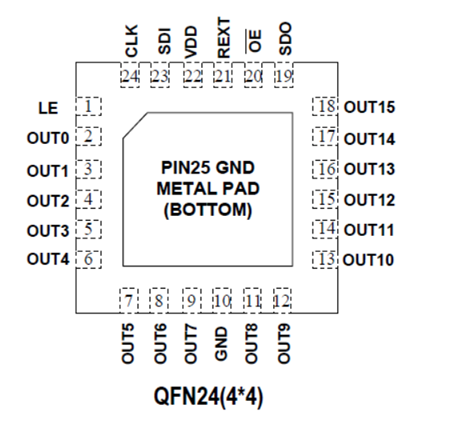

QFN24封裝

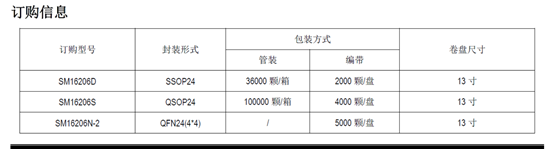

訂購信息

目前，SM16206主要是用在LED顯示屏和LED照明方案上，在一些領域，用戶將其開發到更高的頻率使用，來滿足自己的需求。更多產品及價格信息，歡迎聯系桑尼奇朱女士，QQ：3355957309，電話：13266527500（同微信）。
