GL857L-HHY10是USB2.0集線器（3個下行端口）和3 SD讀卡器下行端口的組合解決方案.GL857L-HHY10秉承創惟科技的尖端技術在成本和功率效率的串行接口設計。提供了多種優勢，簡化電路板級設計，有助于通過整合兩個5V到3.3V與功率MOSFET和3.3V至1.8V的低壓差穩壓成單芯片實現最低的BOM（物料清單），沒有外部LDO要求。另外，它使片上的時鐘源（OCCS），表明沒有外部的12MHz的XTAL需要的功能。GL857L-HHY10嵌入了一個8位RISC處理器操縱控制/狀態寄存器，并從USB主機的請求作出響應。另一個高速8051微處理器和一個高效率的硬件引擎也嵌入U(xiǎn)SB和閃存卡接口之間的最佳的數據傳輸性能。有更多的兼容性，更低的功耗數字，和更好的成本結構優勢。如果索樣和技術支持，請聯系戴小姐13418831645原裝現貨，歡迎交流。（更多詳情）

GL857-HHY10的主要特性
2.1一般
△USB2.0集線器與3 SD讀卡器下行端口
△集成USB收發器
△內置上游1.5KΩ上拉和下游15KΩ下拉
△綜合5至3.3調節劑和3.3至1.8調節器
△0.152um CMOS技術
△片上時鐘源，無需外部晶體。

2.2 USB2.0的3端口集線器
△符合USB規范2.0修訂版
△可配置3/2/1下行端口
△上行端口支持高速（HS）和全速（FS）流量
△下游端口支持HS，F(xiàn)S，和低速（LS）流量
△1控制管道（端點0和64字節的數據有效載荷）和1中斷管道（端點1，1字節的數據有效載荷）
△向后兼容USB規范1.1修訂版
△電源管理支持幫派模式和過電流檢測下行端口。
△片上的8位微處理器
△類RISC架構
△USB優化的指令集
△單周期指令執行
△性能：6 MIPS@12MHz的
△使用64字節的RAM和2K掩膜ROM

2.3 SD2.0讀卡器
△USB規范達標
△符合480Mbps的通用串行總線規范。 2.0
△符合USB存儲類規范轉。 1.0
△支持一個設備地址和多達四個端點：控制（0）/批量讀?。?）/批量寫
（2）/中斷（3）
△安全DigitalTM（SD）和MultiMediaCardTM（MMC）的
△支持SD規范V1.0/ V1.1/ V2.0/ SDHC（最大支持32GB）
△兼容SDXC（高達2TB）
△支持MMC規格3.x版/ V4.0/ V4.1/ V4.2
△X1 / x4的位數據總線
由80MHz的△支持SD3.0獲得更好的性能
△嵌入式PMOS開關卡接口的電源控制

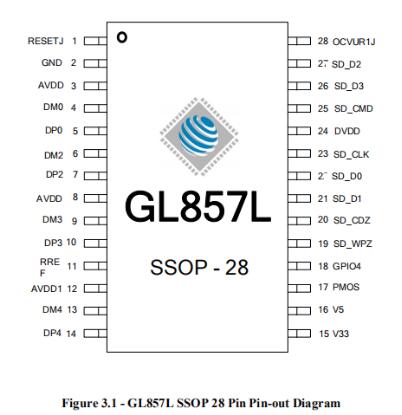

GL857-HHY10的封裝圖：

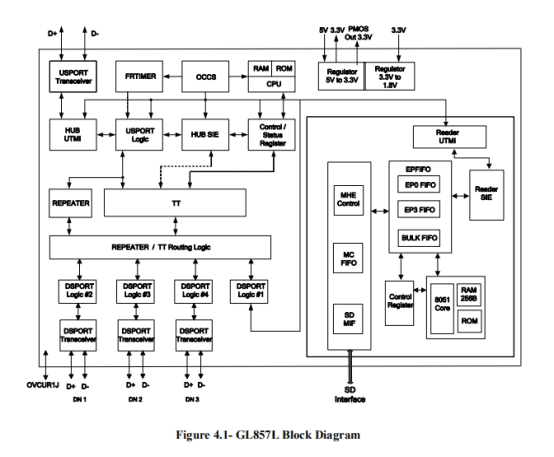

GL857-HHY10功能框圖如下：

GL857-HHY10采購信息如下：
