RK808是Rockchip（瑞芯微）推出的一款比較經典的便攜式系統完整電源解決方案。常要與Rockchip（瑞芯微）主控芯片：RK3399PRO、RK3399、RK3288、RK3288W、RK3368、RK3368H搭配使用，該芯片包括有4路降壓DC/DC轉換器，8個高性能的LDO，兩個低Rds開關，I2C接口，可編程電源序列和一個實時時鐘。RK808提高性能，減少組件數量和尺寸，因此與常規便攜式設計相比提供了較低的成本解決方案。超快速2MHz電流模式DC/DC架構優化了瞬態性能，并且與微型低成本陶瓷電感器和電容器兼容。所有DC/DC通道都包括集成MOSFET。內部軟啟動和補償電路使外部組件數量最小化。大多數輸出可以通過I2C接口編程。
RK808應用相對復雜，小編公司（桑尼奇科技）長期配套RK方案主控及周圍配套芯片，故對RK808這顆PMU比較熟悉，總結一些RK808應用的心得，希望對大家有所幫助，不足之處也歡迎大家指正與交流，桑尼奇孫生：18576699326（微信同號），QQ:2335804557!（更多詳情）
本篇先給大家介紹RK808應用時的啟動\關閉邏輯。那什么時侯RK808會啟動關閉？遇到什么條件，可以啟動和關閉？

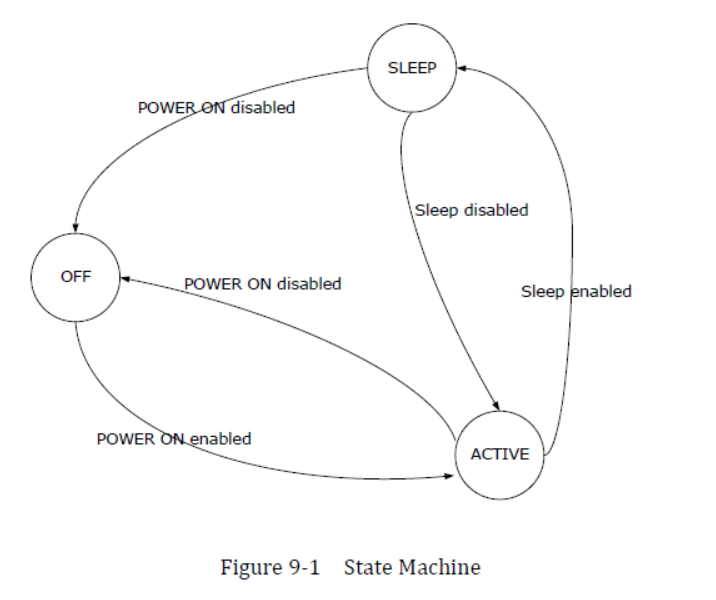

對應設備一般有三種狀態：ACTIVE（開機運行）、OFF（關機）、SLEEP（睡眠），ACTIVE TO OFF和 SLEEP TO OFF時，POWER-ON關閉，OFF TOACTIVE時，POWER-ON。
（1）RK808應用時的開機流程-啟動邏輯
當接有適配器時，VDC 電壓便被拉高，VSYS 上電，PMIC 上電并輸出。當只接電池時，此時按開機鍵，PWRON拉低，PMIC上電并輸出。PMIC啟動，實現從 EPROM 中讀取默認設置，各路上 電完成后，發送 reset 信號，芯片上電，系統啟動，PMIC 設備掛載，通過 I2C 重新配置 PMIC。

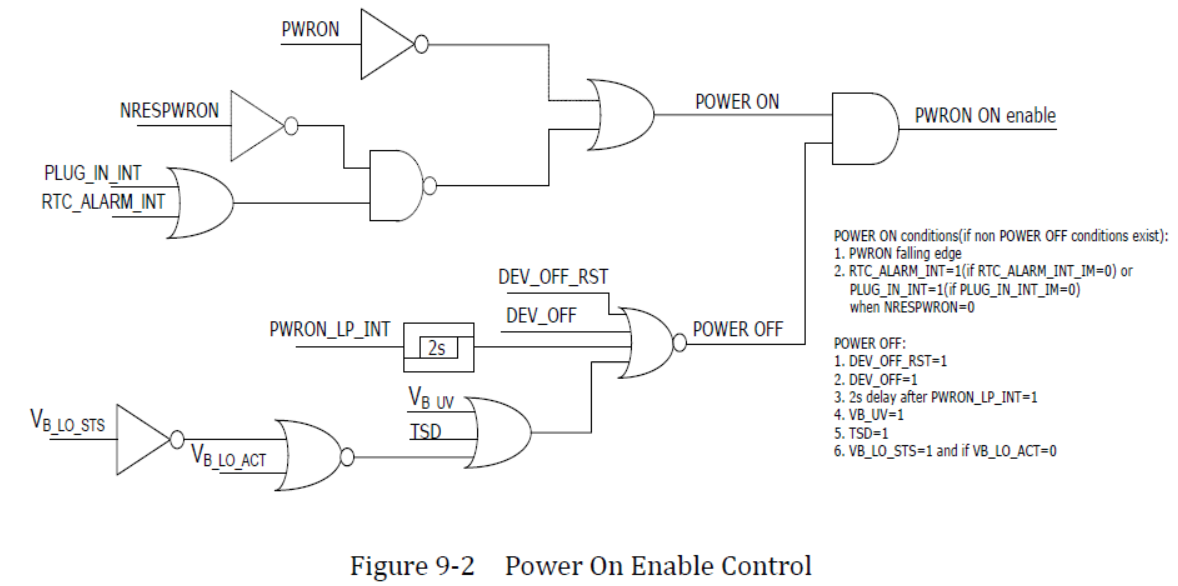

（2）RK808應用時的POWER-ON使能的條件
如果沒有關閉條件觸發，POWER-ON使能的條件：
（a）、PWRON電平拉低（短斷開機）；
（b）當設備關機時，VDC Plug in中斷信號以及RTC的報警提示中斷信號都可以POWER-ON使能。
（3）RK808應用時的POWER-ON關閉的條件
（a）PWRON低電壓持續超過TDPWRONLP（常按關機）；
（b）溫度達到熱保護值；
（c）電池電壓低于截止電壓；
（d）CPU發出關機指令
關于RK808應用時啟動關閉邏輯，小篇先介紹到這里，下一篇小編將介紹，RK808的上電時序。
