1、模塊基本信息

N720 是一款基于高通平臺的4G 全網通工業級模塊（N720V5是翱捷平臺），工業級高性能。作為同行業體積最小的模塊，尺寸僅30*28*2.8mm。

N58是一款基于展銳平臺的4G CAT.1 工業級高性能通信數傳模組。N58采用3GPP Rel.13 LTE技術，提供10Mbps下行和5Mbps上行數據速率，尺寸為30*28*2.6mm。

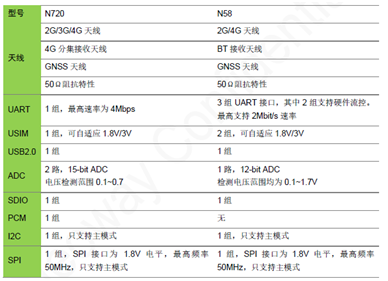

N58 和N720 應用接口對比如下：

2、外形封裝差異

N58焊盤采用LGA+LCC封裝，N720/N720V5 采用LGA封裝。N58外圈前100個引腳與N720/N720V5完全pin to pin兼容，底部的101-192是比N720/N720V5多的引腳，不兼容。N720底部有JTAG引腳，如果樣機使用和保留這些引腳測試點，會和N58底部引腳相沖突。

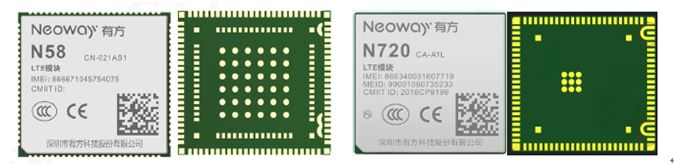

2.1模塊外觀

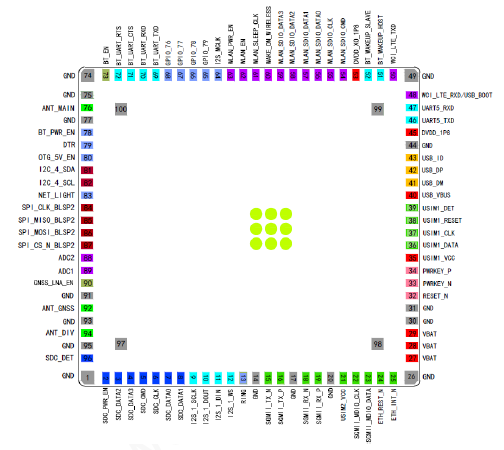

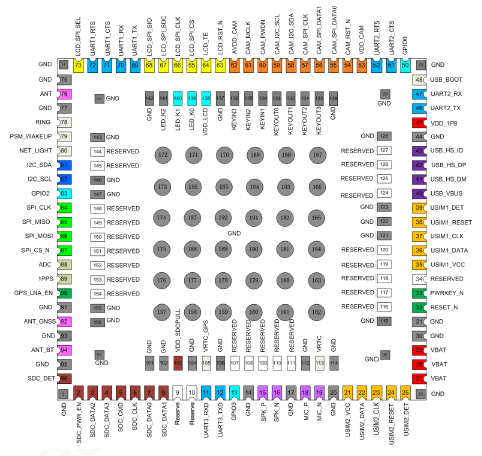

2.2管腳布局

N58管腳定義

N720管腳定義

3、兼容設計要點

因N58 與N720有管腳功能差異，在設計N720 或者N58 封裝時候，注意保留keep out區域，預防短路。

PIN69、PIN70 DEBUG串口需要預留1.8V~3.3V 電平轉換電路。

PIN48 USB_BOOT 強制下載引腳測試點旁邊，需要同時預留GND和PIN45（VDDIO_1.8）測試點。

N58 上電開機后，需要提供PWRKEY_N管腳500ms的低脈沖，串口才能正常通AT指令。
