N58 EVB主要用于客戶軟硬件調試，提供了豐富的外圍接口，主要包括電源接口、UART接口、SIM卡、天線等。客戶只需要連接電源及UART接口，即可進行相關調試。

N58 EVB可提供的配件清單：

? N58_Mini_ EVB_V1.0（含模塊）

? M5X0-PWR電源串口板

? 其它（5V/2A電源、BT天線、GPS天線等）

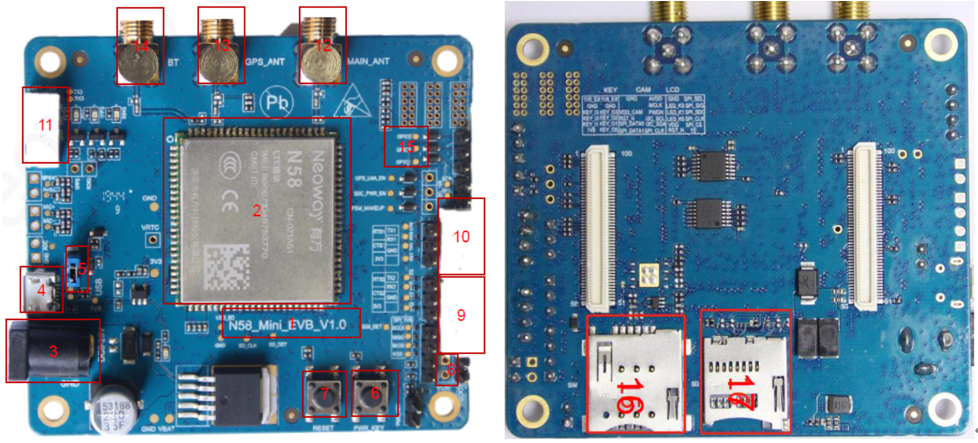

N58 EVB實物圖片：

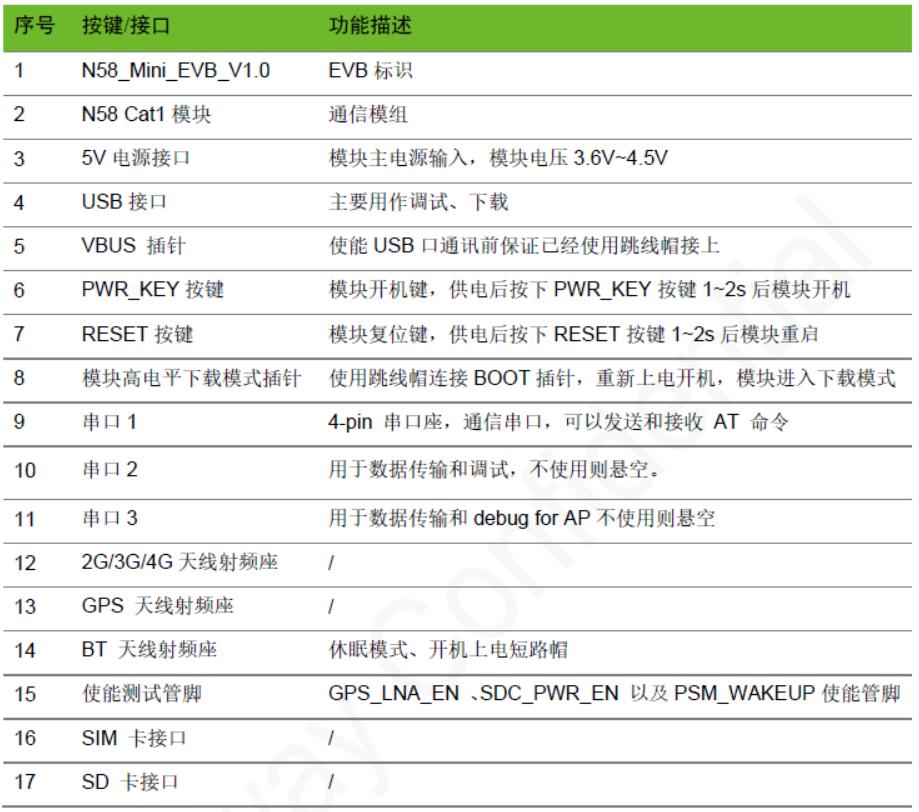

N58 EVB的接口說明及功能描述如下表所示：

N58 EVB只能通過5V DC電源適配器或外接電源的方式供電。可使用M5X0-PWR電源串口板或Micro-USB線進行數據通信。下面對EVB的供電方式和通訊方法別進行介紹。

N58 EVB供電方式：

1、5V/2A DC電源適配器，將DC輸出直接插到EVB的DC插孔，長按PWR_KEY，即可給模塊正常供電。。

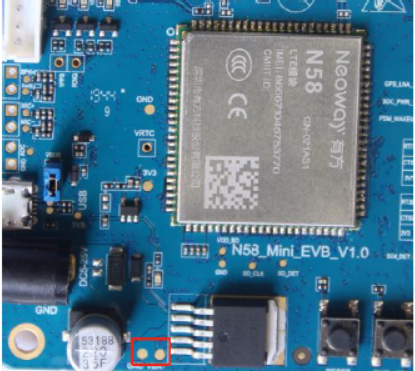

2、焊接外置電源線，N58 EVB提供外接焊線接點，具體位置如下圖所示, 該方式供電電壓范圍為3.4-4.2V，推薦使用3.8V穩壓電源供電。特別注意: 由于此電源線直接給模塊供電，所以使用需要特別小心外接電壓，一旦出現接錯的情況，將會直接燒壞模塊，難以修復。

N58 EVB通訊連接：

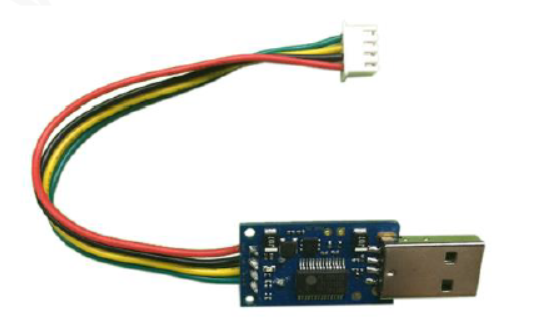

1、下圖為M5X0-PWR 電源串口板，通過USB 轉串口芯片輸出3.3V COMS 電平，TXD/RXD 實現電腦與模塊的通訊。按正確方向插到EVB 插座上即可。

M5X0-PWR 電源板和EVB串口相連接的4pin 插座接線分別為：

? 綠色：模塊發送數據（TXD），輸出，2.85V CMOS 電平；

? 黃色：模塊接收數據（RXD），輸入，CMOS 電平，最大能承受3.3V 電壓；

? 黑色：主地；

? 紅色：VBATT，主電源輸入，3.6~4.5V，推薦3.8V。

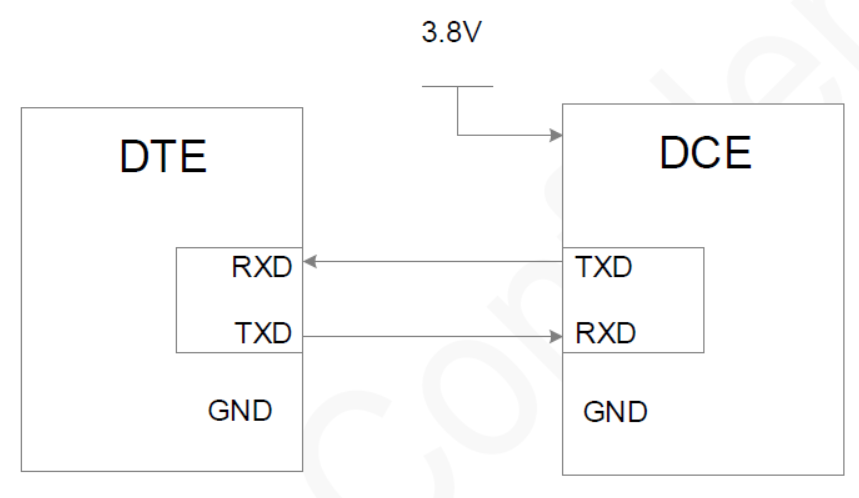

如果使用串口功能，則需要先安裝USB 轉串口驅動（PL2303）。當使用MCU 控制此開發模塊，需要連接如上4 線，連接方式如下圖：

2、使用micro-USB 線，用于USB 通訊以及串口通訊，將USB 線插在開發板上的USB 插孔，另一端USB口連接電腦即可。

產品調試：產品調試可通過串口或者USB口進行。
